حزام ناقل متعرج (حزام ناقل شيفرون)
الكلمات الرئيسية:
حزام ناقل متعرج (حزام ناقل شيفرون)
تفاصيل
ميزات
تتميز أحزمة النقل المزخرفة بتطبيقات واسعة النطاق، حيث تتراوح زاوية نقل المواد من 0 درجة إلى 45 درجة، وتمنع أحزمة النقل المزخرفة انزلاق المواد، مما يحسن كفاءة النقل. يمكن استخدامها لنقل الكلنكر الإسمنتي، والجير، والحصى، ونفايات الحياة أو الصناعة، والفحم، ومجموعة متنوعة من المنتجات المعبأة، إلخ. تُستخدم على نطاق واسع في صناعات الفحم، والتعدين، والطاقة الكهربائية، والكيماويات، والصلب، والحبوب، إلخ.
الرسم (يدعم تخصيص أي نمط من النقوش!)
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
ندعم تخصيص أحزمة النقل بأنماط نقوش متنوعة، فيما يلي بعض الأمثلة فقط:

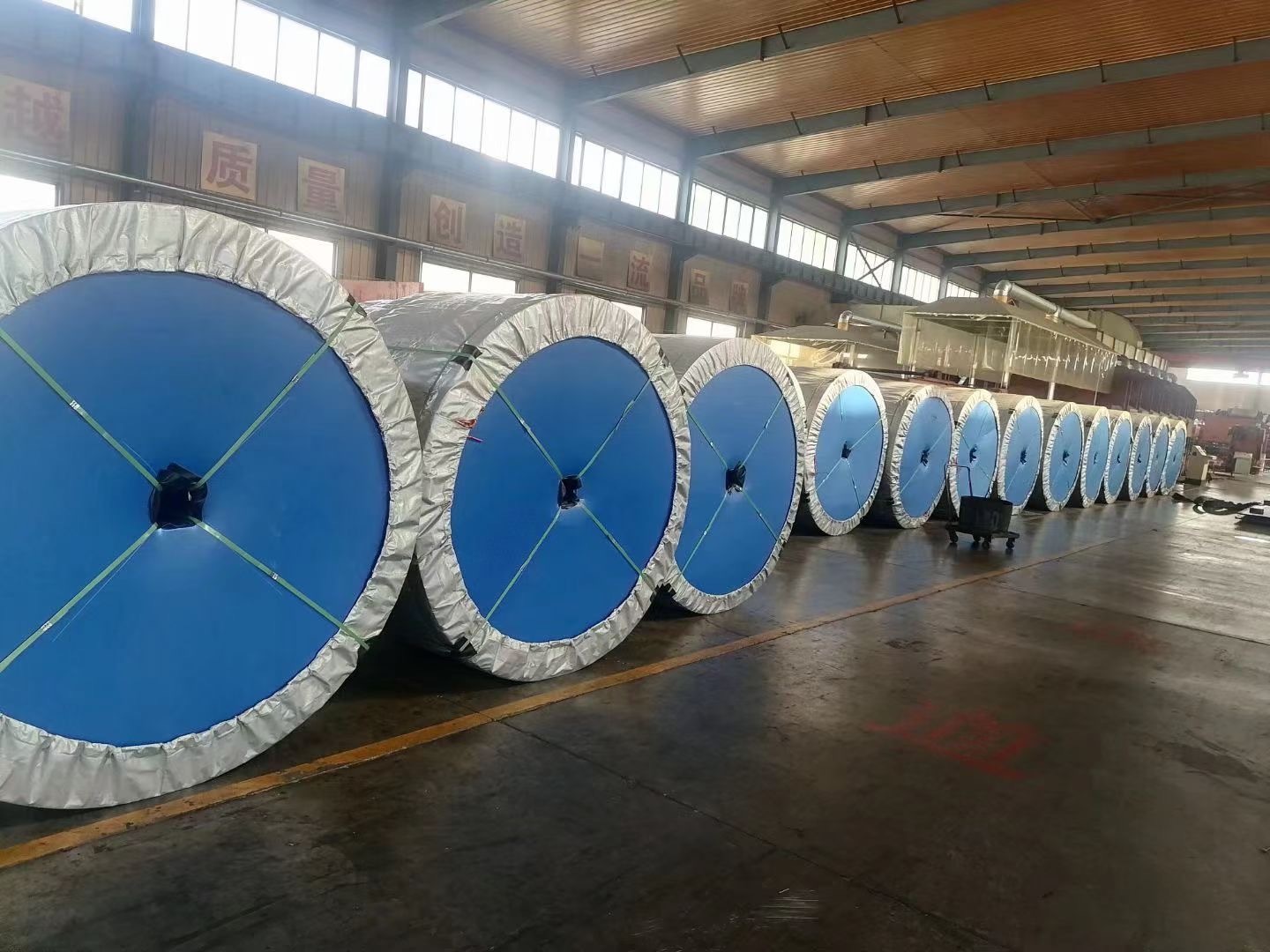

صور حقيقية للمنتجات
 |
|
 |
 |
|
|
 |
|
 |
 |
|
التطبيقات
عادة ما تكون طبقة التغطية لأحزمة النقل العادية مسطحة. ولزيادة زاوية النقل ومنع انزلاق المواد، يمكن صنع طبقة التغطية لأحزمة النقل بنقوش مزخرفة. يُطلق على أحزمة النقل التي تحتوي طبقة التغطية الخاصة بها على نقوش مزخرفة اسم أحزمة النقل المزخرفة.
مناسبة لنقل المواد المسحوقة، والحبيبية، والقطع الصغيرة بزاوية ميل ≤45 درجة، ويمكن أيضًا نقل المواد المعبأة في أكياس، وتُستخدم على نطاق واسع في صناعات المناجم، والطاقة الكهربائية، والكيماويات، والحبوب، إلخ.
أنماط النقوش: على شكل حرف V، وحفر، ومعين، و V بارز، إلخ.
العرض: 300 مم ~ 2500 مم
حزام نقل بنقوش ضحلة (عمق النقوش أقل من 10 مم، زاوية ميل النقل 20 درجة ~ 30 درجة)
حزام نقل بنقوش عميقة (عمق النقوش أكثر من 10 مم، زاوية ميل النقل 30 درجة ~ 45 درجة)
ملاحظة: يمكن تصميم شكل النقوش حسب متطلبات المستخدم، وتخصيص أنماط النقوش!
المواصفات والبيانات الفنية
| القوة (KN/m) |
عدد الطبقات | نوع الهيكل | العرض (مم) | ||||||||
| 500 | 600 | 750 | 800 | 900 | 1000 | 1050 | 1200 | 1400 | |||
| 160 | 2 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | |||||
| 250 | 2～3 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | |||
| 315 | 2～4 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 400 | 2～4 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ● | |
| 500 | 2～5 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ||
| 630 | 3～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ||
| 800 | 3～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ||
| 1000 | 3～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ● | ● | ||
| 1250 | 3～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | ● | ||||
| 1400 | 3～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ● | |||||
| 1600 | 4～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ||||||
| 2000 | 4～6 | نايلون/بوليستر EP/NN/EE | ● | ● | ● | ||||||
| 2500 | 5～6 | نايلون/بوليستر EP/NN/EE | ● | ● | |||||||
جودة/مستوى طبقة التغطية المعايير الأداء
| معيار الصين GB/T7984-2013 GB/T 32457-2015 |
| النوع | قوة الشد (ISO37) Mpa |
معدل التمدد عند الكسر (ISO37) % |
البلى (ISO4649) مم 3 |
| H | 24 | 450 | 120 |
| D | 18 | 400 | 100 |
| L | 15 | 350 | 200 |
| المعيار الألماني DIN-22102 | ||||||
| الدرجة | قوة الشد ≥ Ma | معدل التمدد عند الكسر ≥ M% | كمية البلى ≥ مم 3 | قوة الالتصاق بين طبقات القماش (N/mm) | قوة الالتصاق بين طبقة التغطية وطبقات القماش (/mm) | |
| سمك طبقة التغطية 0.8～1.5 مم | سمك طبقة التغطية >1.5 مم | |||||
| W | 18 | 400 | 90 | ≥5 | 3.5 | 4.5 |
| X | 25 | 450 | 120 | |||
| Y | 20 | 400 | 150 | |||
| Z | 15 | 350 | 250 | |||
| المعيار البريطاني BS 490 | ||||||
| الدرجة | قوة الشد ≥ Ma | معدل التمدد عند الكسر ≥ M% | كمية البلى ≥ مم 3 | قوة الالتصاق بين طبقات القماش (N/mm) | قوة الالتصاق بين طبقة التغطية وطبقات القماش (/mm) | |
| سمك طبقة التغطية 0.8～1.5 مم | سمك طبقة التغطية >1.5 مم | |||||
| M | 24 | 450 | - | ≥5.25 | 3.15 | 4.5 |
| N | 17 | 400 | - | |||
| المعيار الأسترالي AS 1332-2000 | ||||||
| الدرجة | قوة الشد ≥ Ma | معدل التمدد عند الكسر ≥ M% | كمية البلى ≥ مم 3 | قوة الالتصاق بين طبقات القماش (N/mm) | قوة الالتصاق بين طبقة التغطية وطبقات القماش (/mm) | |
| سمك طبقة التغطية 0.8～1.5 مم | سمك طبقة التغطية >1.5 مم | |||||
| A | 17 | 400 | 70 | 6 | 4 | 4.8 |
| E | 14 | 300 | - | |||
| F | 14 | 300 | - | |||
| M | 24 | 450 | 125 | |||
| N | 17 | 400 | 200 | |||
| S | 14 | 300 | 250 | |||
| S* | 12 | 300 | 250 | |||
| المعيار الجنوب أفريقي SANS 1173:2005 | ||||||
| الدرجة | قوة الشد ≥ Ma | معدل التمدد عند الكسر ≥ M% | كمية البلى ≥ مم 3 | قوة الالتصاق بين طبقات القماش (N/mm) | ||
| قوة الالتصاق بين طبقة التغطية وطبقات القماش (N/mm) | ||||||
| A | 18 | 400 | 90 | ≥7 | ≥5 | |
| X | 25 | 450 | 120 | |||
| M | 24 | 450 | 150 | |||
| N | 20 | 400 | 250 | |||
مواصفات وبارامترات تقنية أحزمة النقل متعددة الطبقات من النسيج
| نوع النسيج | بنية النسيج | موديل النسيج | سمك الشريط المطاطي (مم/قطعة) | سلسلة القوة (N/mm) | سمك طبقة التغطية | نطاق العرض (مم) | ||||||
| الحرير | القطن | طبقتان | 3 طبقات | 4 طبقات | 5 طبقات | 6 طبقات | طبقة التغطية العلوية | طبقة التغطية السفلية | ||||
| نايلون بوليستر EP NN EE |
نايلون | نايلون | نايلون/بوليستر EP/NN/EE-100 | 1.00 | 200 | 300 | 400 | 500 | 600 | 0-12 | 0-10 | 300-2500 |
| نايلون/بوليستر EP/NN/EE-125 | 1.05 | 250 | 375 | 500 | 625 | 750 | ||||||
| نايلون/بوليستر EP/NN/EE-150 | 1.10 | 300 | 450 | 600 | 750 | 900 | ||||||
| نايلون/بوليستر EP/NN/EE-200 | 1.20 | 400 | 600 | 800 | 1000 | 1200 | ||||||
| نايلون/بوليستر EP/NN/EE-250 | 1.40 | 500 | 750 | 1000 | 1250 | 1500 | ||||||
| نايلون/بوليستر EP/NN/EE-300 | 1.60 | 600 | 900 | 1200 | 1500 | 1800 | ||||||
تتوافق قوة الالتصاق وأداء التمدد مع الجدول التالي
| قوة الالتصاق، أداء التمدد | |||||
| مواد قلب الحزام | قوة الالتصاق | أداء التمدد | |||
| بين طبقات القماش N/mm | بين طبقة التغطية وطبقات القماش N/mm | معدل استطالة الشد الطولي للسُمك الكامل | معدل استطالة الشد الطولي المرجعي للسُمك الكامل | ||
| سمك طبقة التغطية ≤1.5 مم | سمك طبقة التغطية ≥1.5 مم | ||||
| قماش بوليستر | ≥5 | ≥4.5 | ≥5 | ≥10% | ≤4%6 |

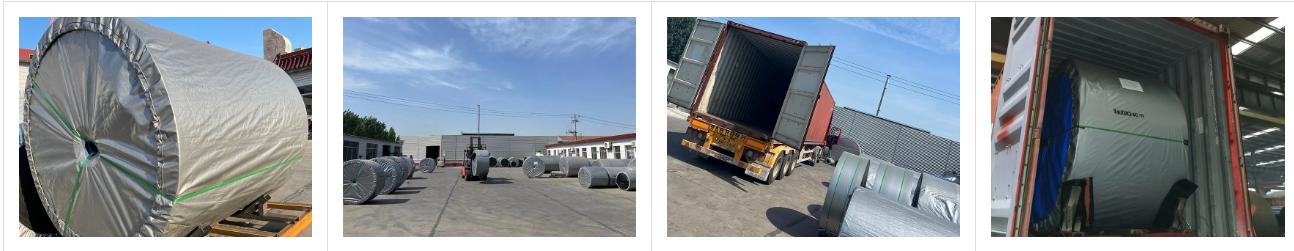

التغليف والنقل
 |
 |
 |
 |
تفاصيل التغليف
1. تغليف من النايلون المقاوم للماء، مع منصة من الصلب في الأسفل أو منصة خشبية.
2. تغليف تصدير قياسي ومناسب.
3. يمكن تخصيص التغليف حسب طلب العميل.
الأسئلة الشائعة
1. هل يمكنني تخصيص حزام ناقل لتلبية احتياجات عملي؟
► نعم، نحن شركة تصنيع متخصصة في تصنيع أحزمة النقل حسب الطلب ， نركز على حلول أحزمة النقل حسب الطلب. نتعاون عن كثب مع عملائنا لتخصيص عرض الحزام، وسمكه، وتركيب المواد، ومختلف الجوانب المتعلقة بالجودة وفقًا لمتطلبات التشغيل المحددة للعميل. وهذا يضمن أن أحزمة النقل لدينا تعمل بأداء مثالي في بيئات العمل المختلفة.
2. ما هي طرق الدفع التي تقبلونها؟
► نقدم طرق دفع مرنة لتلبية احتياجات العملاء. تشمل طرق الدفع الشائعة التحويل المصرفي (T/T) وخطاب الاعتماد (L/C) ， خاصةً للطلبات الكبيرة. يمكننا أيضًا الاتفاق على طرق دفع أخرى وفقًا لاتفاق الطرفين.
3. ما هي خدمات ما بعد البيع التي تقدمونها؟
► نقدم دعمًا شاملاً لخدمات ما بعد البيع، بما في ذلك الدعم الفني على مدار الساعة، ومساعدة التركيب، ونصائح الصيانة .كما نقدم خدمة المتابعة الدورية لضمان تشغيل المنتج بسلاسة ورضاك على المدى الطويل!
4. كيف يمكنني تقديم طلب؟ وما هو وقت التسليم؟
► يمكنك الاتصال بنا عبر WeChat وWhatsApp والهاتف والبريد الإلكتروني والموقع الإلكتروني لطلب الطلب. الطرازات العادية 5-7 أيام للتسليم ， يعتمد وقت التسليم للمنتجات المخصصة الأخرى على نوع المنتج ومتطلبات التخصيص.
5. هل يمكنني الحصول على عينة للتحقق والاختبار؟
►نعم، يمكن إرسال عينات للاختبار قبل الطلبات الضخمة. يتم إنشاء العينات وفقًا لمتطلبات العميل، مما يسمح للعميل بتقييم أداء الحزام.
| فريق قوي ذو خبرة | معدات إنتاج متقدمة | معدات فحص من الدرجة الأولى | تعاون ناجح مع العملاء |
 |
 |
 |
 |
| يتجاوز فريق المبيعات/البحث والتطوير العالمي لدينا علاقات المعاملات، ويوفر دعمًا شخصيًا في كل مرحلة من مراحل رحلة العميل. |
لقد استثمرنا بكثافة في خطوط إنتاج أحزمة النقل المتقدمة، بما في ذلك الأنظمة الآلية التي تضمن دقة منتجاتنا وموثوقيتها وقابلية توسيع نطاقها. | لدينا معدات اختبار داخلية لضمان أن كل حزام ناقل ننتجه يخضع لرقابة صارمة على الجودة. من قوة الشد إلى مقاومة التآكل ومقاومة درجات الحرارة العالية، فإننا نلبي متطلباتك. |
لقد أقمنا علاقات تعاون طويلة الأمد مع عملائنا في صناعات الإسمنت، والتعدين، ومحطات الطاقة، والكيماويات، والحديد والصلب، والفحم، والمناجم، والحبوب، إلخ، مما يعكس تمامًا ثقة الشركات بنا. |
لماذا تختار أحزمة النقل لدينا؟
1. التصميم الهندسي والاستشارات
تعتبر أحزمة النقل المطاطية Fang Nuo من أفضل الشركات المصنعة لأحزمة النقل حسب الطلب في الصين. أحزمة النقل لدينا مثالية لمعالجة المواد السائبة، ومختلف المواد الثقيلة والشديدة التآكل، وتلبي بنجاح احتياجات مختلف الصناعات، مثل تكسير الأحجار والغربلة، وغسل الرمل، والأسمدة، ونقل الحبوب، ومصانع الصلب، ومحطات الطاقة، ومصانع الإسمنت، والصناعات المعدنية، والفحم، والموانئ، والبناء، إلخ. بصفتنا شركة تصنيع متكاملة لخدمات النقل، فإننا نقدم أيضًا حلولًا ممتازة لمشاكل نقل المواد وخدمات ما بعد البيع لمختلف التطبيقات.
2. خدمة عملاء عالية الجودة
نحن متخصصون في إنتاج أحزمة النقل المصنوعة من القماش المتعدد الطبقات الثقيل (نايلون، بوليستر EP، EE، NN)، وأحزمة النقل ذات القلب من الأسلاك الفولاذية، وأحزمة النقل ذات الحواف المموجة، وأحزمة النقل ذات الدلو، وأحزمة النقل ذات النمط المنسوج، وأحزمة النقل الحلقية، إلخ. بصفتنا شركة تصنيع، ومورد، ومصدر لأحزمة النقل عالية الجودة في الصين، فإننا نركز على توفير أحزمة نقل عالية الجودة وخدمات احترافية لعملائنا. لقد نمت شركة Fang Nuo بسرعة بفضل الابتكار والخدمات المهنية، ونحن نتطلع إلى توسيع أسواقنا المحلية والدولية!
3. التخصيص
ندعم تصنيع المعدات الأصلية (OEM) ، ونلبي جميع احتياجاتك، بغض النظر عن الحجم، حتى لو كانت لديك أفكار فقط، فسنساعدك في تحقيقها.
لدينا فريق قوي من البحث والتطوير، يمكنه تطوير وإنتاج المنتجات وفقًا للرسومات أو العينات التي يقدمها العملاء.
4. نسبة السعر إلى الأداء
نفس الجودة بسعر منخفض، ونفس السعر بجودة عالية، ودورة إنتاج سريعة، ووقت قصير، وكفاءة عالية ومتانة، وجودة موثوقة. نحن نركز على السوق المتوسطة والعالية، وتتوافق منتجاتنا مع المعايير الدولية.

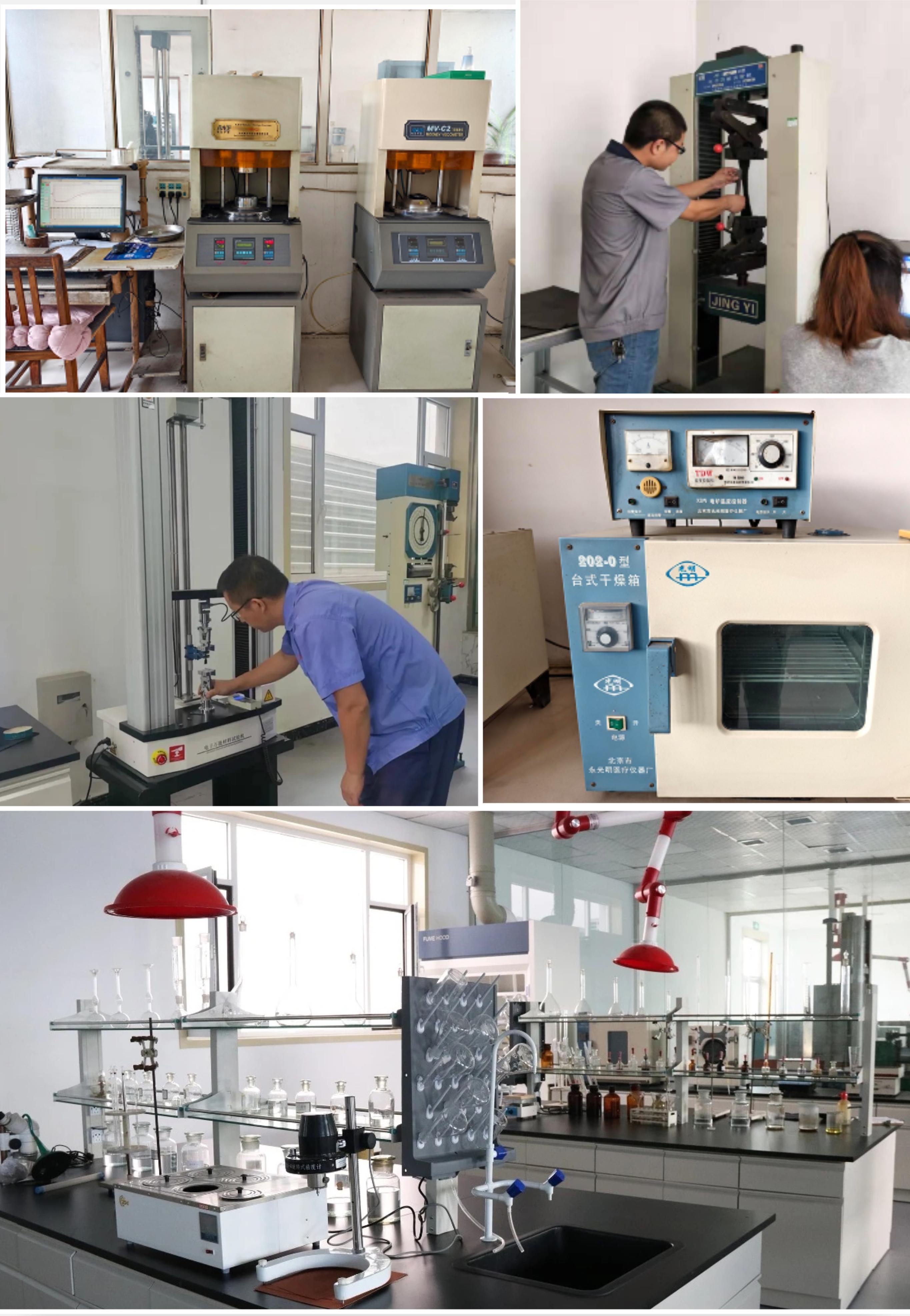

معدات فحص احترافية (مختبر فحص أحزمة النقل)
مجالات التطبيق
 صناعة الأسمنت نقل الحجر الجيري |
 الصناعة الكيميائية نقل المواد الخطرة |
 التعدين نقل المواد الخام |
 محاجر الحجارة نقل الرمال والحصى |
فاق
خصائص حزام ناقل الخل
خصائص المعامل العالي ، والاستطالة المنخفضة ، والمقاومة الجيدة للحرارة والاستقرار ، ومقاومة الصدمات ، وما إلى ذلك ، مناسبة لنقل المواد في ظل ظروف المسافات المتوسطة والطويلة ، والتحكيات العالية ، والسرعة العالية.
المادة الرئيسية من الحزام الناقل المقاوم للحرارة
تشمل المواد الموضوعية لأحزمة النقل المقاومة للحرارة مواد الهيكل العظمي وطبقة التغطية ومواد القاع.
اختيار قطر أسطوانة النقل
يجب أن يأخذ اختيار قطر الأسطوانة في الاعتبار العوامل التالية: متوسط الضغط المحدد بين حزام النقل وسطح الأسطوانة ، وتشوه الغراء المغلف والغراء ، ومعدل استخدام القوة المعطية لحزام النقل ، وتواتر انحناء حزام النقل ، وموقع تركيب الناقل وظروف الاستخدام.
المواد الرئيسية لأحزمة النايلون
المادة الرئيسية لحزام النايلون هي النايلون ، ولكن ليس لديها قوة سحب كافية ، لذلك عند صنع المنتج النهائي ، تحتاج إلى إضافة طبقة من قماش البوليستر الصناعي بين النايلون والنايلون لزيادة قوة السحب.
مزايا الحزام الناقل
يمكن أن يضمن حزام النقل المزخرف النقل السلس للمواد ، وله مقاومة للانزلاق ، ومقاومة الصدمات ، ومقاومة درجات الحرارة العالية.
